不銹鋼耐震電接點壓力表

產品名稱:
不銹鋼耐震電接點壓力表
型號:
YTXC-100BF/150BF-Z
價格:
電話聯系
最小起訂量:
1
附件下載

產品摘要:

不銹鋼耐震電接點壓力表具有抗介質脈動和沖擊載荷，耐環境振動等優異特性，適用測量對不銹鋼316L無腐蝕性的氣體，液體或蒸汽等壓力或真空度。根據測量范圍分為不銹鋼耐震電接點壓力表和不銹鋼耐震電接點真空表（用于真空系統）；安裝結構形式有徑向無邊直接式、軸向無邊直接式、軸向帶前邊式和徑向帶邊（前邊或者后邊）式，滿足不同安裝需求。儀表設上、下限二位開關型接點裝置（可選雙上限或雙下限接點裝置），在壓力達到設定值時發出信號或通斷控制電路，供作業系統自動控制或發訊用。其抗振結構可有效抑制指針的抖動、沖擊，保護接點，使儀表指示清晰，電信號切換可靠，工作穩定。廣泛應用于機械、化工、石油、冶金、電力等工業生產過程壓力控制。

產品描述

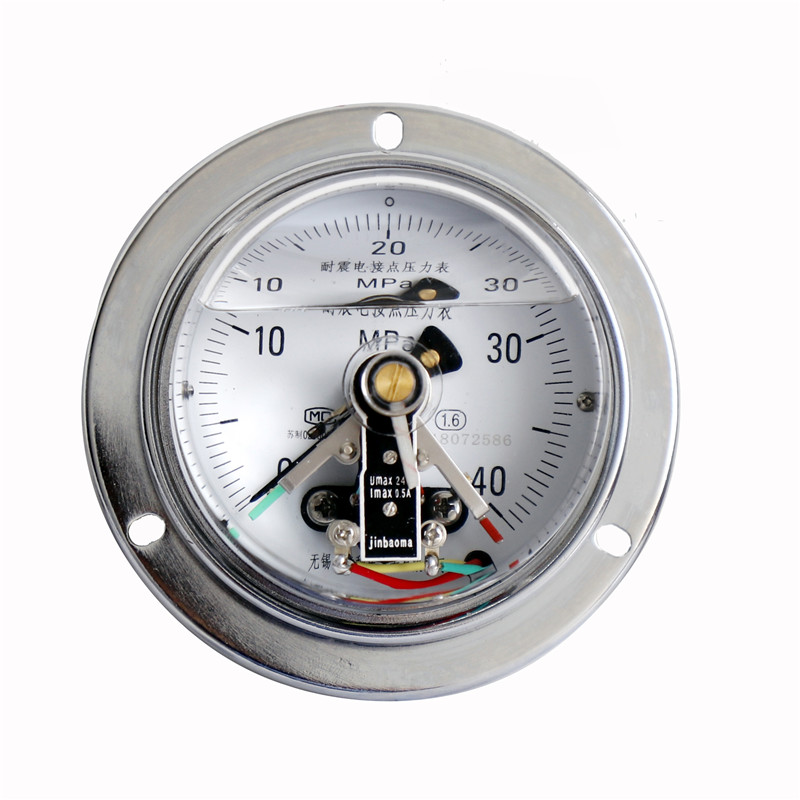

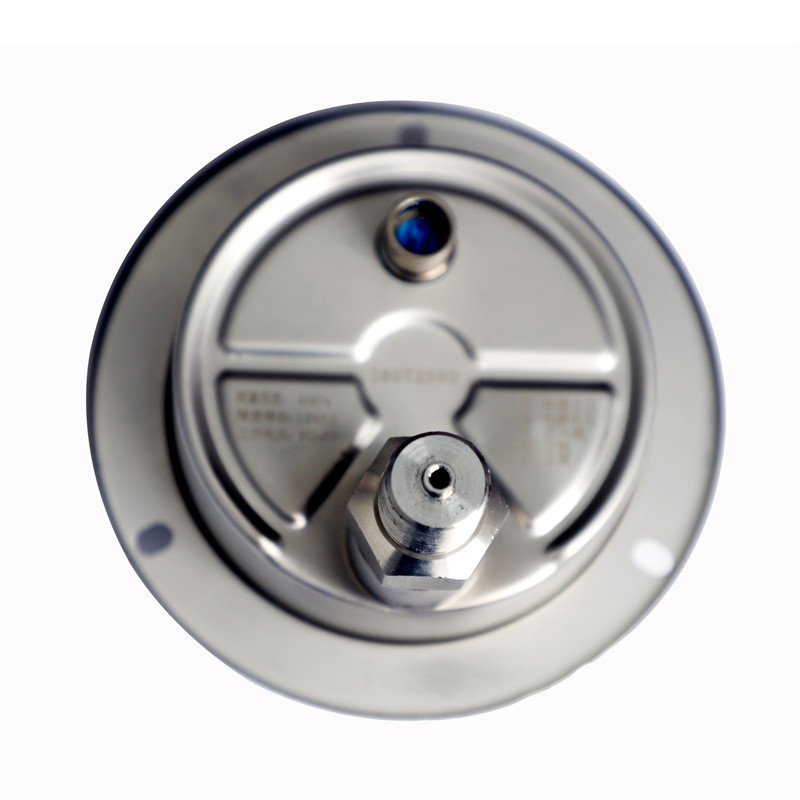

不銹鋼耐震電接點壓力表 YTXC-100BF/150BF-Z

不銹鋼耐震電接點真空表YTXC-100BF/150BF-Z

型號命名：

電接點壓力表技術參數：

型號		YXC-100(BF)/ZQ YXC-150(BF)/ZQ	YXC-100(BF)/Z YXC-150(BF)/Z	YXC-100(BF) YXC-150(BF)		YXC-100(BF)/TQ YXC-150(BF)/TQ
結構形式		軸向帶前邊	軸向無邊	徑向無邊		徑向帶前邊
測量范圍 MPa		-0.1-0;-0.1-0.15;-0.1-0.3;-0.1-0.5;-0.1-0.9;-0.1-1.5;-0.1-2.4 0-0.25; 0-0.4; 0-0.6; 0-1.0; 0-1.6; 0-2.5; 0-4.0; 0-6.0; 0-10; 0-16; 0-25; 0-40; 0-60;100
精確度%		± 1.6 （2.5）
接點電參數	工作電壓	380VAC;220VDC
	最大工作電流	1A
	持續電流	0.6A
	最大功率（無感負載）	30VA
連接器		X14K4P	防水接線盒	X14K4P	防水接線盒

電接點壓力表使用工作溫度：-25℃~55℃
工作壓力上限：不大于儀表上限的2/3
工作環境振動頻率不大于25Hz，振幅不大于0.5mm
電接點壓力表執行標準：Q/320211 DGH05-2004

外形尺寸：

型號	外形尺寸mm
型號	D	D₁	D₂	D₃	A	B	C	E	d	d₀	M
YXC-100(BF)	100	120	96	/	44	38	/	12.5	/	/	20×1.5
YXC-100(BF)/Z	100	120	96	/	43	35	34	8.5	/	/
YXC-100(BF)/ZQ	100	130	96	/	42	33	34	8.5	118	5.6
YXC-100(BF)/TQ	100	130	96	102	44	38	/	9.5	118	5.6
YXC-150(BF)	150	164	136	/	50	44	/	16	/	/
YXC-150(BF)/Z	150	170	136	/	50	45	55	14	/	/
YXC-150(BF)/ZQ	150	177	136	/	50	43	55	14	165	5.6
YXC-150(BF/)TQ	150	177	136	144	50	44	/	18	165	5.6
